Lab-extrusie en folielijnen

Extruderen op labschaal

Een labextruder is geen verkleinde productiemachine, maar een machine die is ontworpen om met kleine hoeveelheden materiaal een productieproces na te bootsen. Dat vraagt om een korte verblijftijd, een nauwkeurig geregeld temperatuurprofiel per zone en een schroefgeometrie die u kunt wisselen. COLLIN bouwt deze machines al meer dan vijftig jaar en levert ze in twee reeksen: de E Entrance voor routineproeven en de P Professional voor R&D en pilotseries. Daarboven staat de T Torque met torquemotor voor hoge doorzet bij een laag volume.

De extruder is bij COLLIN het hart van een modulair systeem. Op dezelfde machine sluit u een blaaskop, een vlakfoliematrijs met chill rolls, een kalander, een rekunit of een strenggranulator aan. Zo maakt u met één investering monofolie, coextrusiefolie, plaat, filament of granulaat. Voor coextrusie combineert COLLIN tot dertien extruders op één matrijs.

Op labschaal is reproduceerbaarheid belangrijker dan capaciteit. Wilt u een receptuur beoordelen op dispersie of op de invloed van een additief, dan moet dezelfde proef morgen hetzelfde resultaat geven. COLLIN legt daarom alle proces- en machineparameters vast en levert testrapporten uit de besturing.

Extruders E Entrance

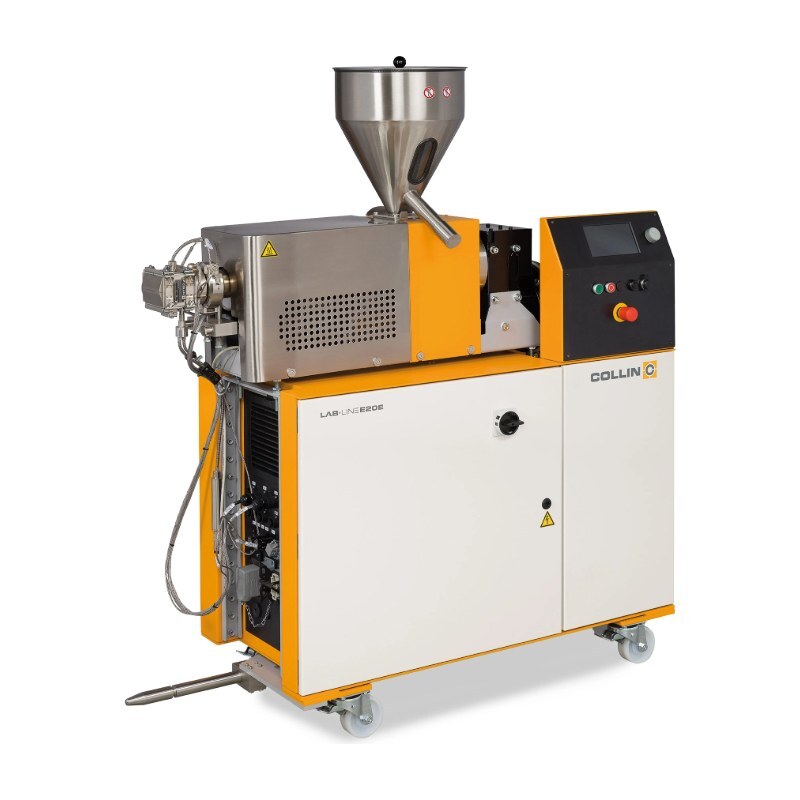

COLLIN laboratorium-extruder Serie E op verrijdbare schakelkast

De E-reeks is de instapuitvoering: een compacte extruder op een verrijdbare schakelkast met de vermogenselektronica, aansluitingen en hoofdschakelaar erin. Geschikt voor polyolefinen en een groot deel van de technische polymeren; niet voor abrasieve of corrosieve vulstoffen.

Kies deze reeks voor routineproeven, opleidingen en kwaliteitscontrole, waar de proef vast staat en de prijs meeweegt.

Technische kenmerken:

Cilinderdiameters 12 tot 45 mm
Cilinderlengte 25 × D of 30 × D
Compacte opstelling, verrijdbaar
Alle gangbare navolgapparatuur aansluitbaar

Specificaties

Model	E 12 E	E 16 E	E 20 E	E 25 E	E 30 E	E 45 E
Nominale cilinderdiameter	12 mm	16 mm	20 mm	25 mm	30 mm	45 mm
Cilinderlengte	25 / 30 × D	25 / 30 × D	25 / 30 × D	25 / 30 × D	25 / 30 × D	25 / 30 × D
Koppel	30 Nm	70 Nm	140 Nm	195 Nm	360 Nm	1.100 Nm
Afmetingen L × B × H	1330 × 680 × 1650 mm	1330 × 680 × 1650 mm	1330 × 680 × 1650 mm	1330 × 680 × 1650 mm	1400 × 680 × 1650 mm	2150 × 780 × 1800 mm

Bron: COLLIN Lab & Pilot Solutions, productpagina’s collin-solutions.com en brochure COLLIN Lab Line (EN, 10.2022), geraadpleegd juli 2026. Afmetingen en prestaties zijn indicatief en afhankelijk van de configuratie.

Bespreek uw toepassing →

Extruders P Professional en T Torque

COLLIN laboratorium-extruder Serie P met touchscreenbesturing

Bij de P-reeks zitten de aandrijfelektronica en de besturing in het machineframe. Deze extruders zijn bedoeld voor R&D én productie op kleine schaal: u kunt ze uitbreiden met vrijwel elke vorm van navolgapparatuur en ze zijn daardoor bij uitstek geschikt voor meerlaagslijnen, waarin elke extruder afzonderlijk wordt ingeregeld.

De T Torque-uitvoering (Pilot Line) combineert de P-opbouw met een torquemotor: hoger toerental en een hoog aandrijfkoppel, en daarmee een aanzienlijk hogere doorzet bij dezelfde diameter. COLLIN levert deze uitvoering voor procestemperaturen tot 500 °C.

Technische kenmerken:

Cilinderdiameters 12 tot 60 mm (P), 25 en 30 mm (T)
Touchscreenbesturing, parameters per zone vastgelegd
Modulair: matrijzen, chill rolls, kalanders, rekunits en granulatoren aansluitbaar
Uitvoeringen voor rubber en keramiek op aanvraag

Specificaties

Extruders P Professional

Model	E 12 P	E 16 P	E 20 P	E 25 P	E 30 P	E 45 P	E 60 P
Nominale cilinderdiameter	12 mm	16 mm	20 mm	25 mm	30 mm	45 mm	60 mm
Afmetingen L × B × H	1330 × 680 × 1650	1330 × 680 × 1650	1330 × 680 × 1650	1620 × 500 × 1600	1840 × 680 × 1650	2330 × 780 × 1800	3100 × 1200 × 2000

Extruder T Torque

Model	E 25 T	E 30 T
Nominale cilinderdiameter	25 mm	30 mm
Afmetingen L × B × H	1840 × 680 × 1650 mm	1960 × 680 × 1650 mm

Afmetingen in mm. COLLIN publiceert voor de P- en T-reeks geen koppel- of doorzettabel per model; die volgen uit de gekozen schroefgeometrie en configuratie. Bron: collin-solutions.com, geraadpleegd juli 2026.

Bespreek uw toepassing →

Navolgapparatuur voor folie en plaat

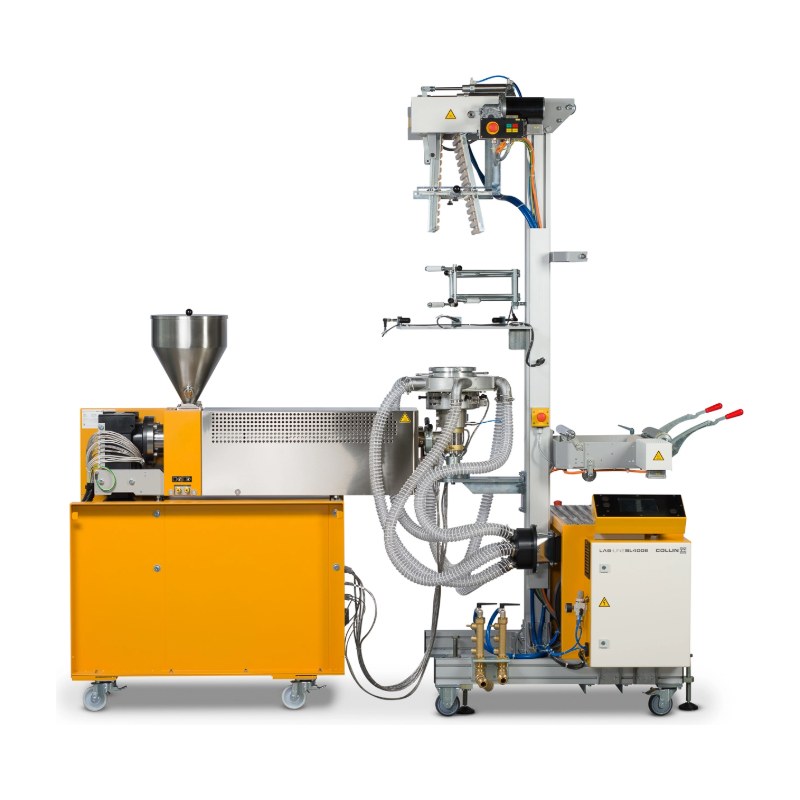

COLLIN blaasfolielijn BL 400 E op labschaal

Wat u met een labextruder maakt, bepaalt de navolgapparatuur. COLLIN levert het complete traject vanaf de matrijs: blaaskoppen, vlakfoliematrijzen met chill rolls, kalanders, rekunits en wikkelaars. Alle onderdelen zijn modulair, zodat u dezelfde extruder voor verschillende producten inzet.

Blaasfolie gebruikt u voor functietesten van polymeren en compounds, voor het ontwikkelen van meerlaagsfolie en voor het beoordelen van kleurverdeling of gels. De luchtgekoelde lijnen (BL) zijn er als E- en P-uitvoering; de watergekoelde lijnen (WBL) geven door de verticale extrusie in een waterkoelring een hogere transparantie, wat vooral bij PP-compounds voor medische zakken van belang is.

Vlakfolie en plaat maakt u op een chill-rollunit met twee of drie walsen. De 3-walsuitvoering combineert een gladstrijkkalander met de chill roll en is geschikt voor gladstrijken, embosseren en lamineren.

Specificaties

Blaasfolielijnen (luchtgekoeld)

Model	BL 400 E	BL 600 E	BL 400 P	BL 600 P
Wals- en rollenbreedte	400 mm	600 mm	400 mm	600 mm
Max. baanbreedte	350 mm	550 mm	390 mm	590 mm
Baansnelheid	1–30 m/min	1–30 m/min	1–50 m/min	1–50 m/min

Vlakfolielijnen

Uitvoering	2 walsen	3 walsen
Walsdiameter	144 of 250 mm (andere op aanvraag)	144 mm en 250 mm combinaties
Walsbreedte	200 / 400 / 600 mm	200 / 400 / 600 mm
Werkstand walsen	horizontaal	horizontaal of verticaal
Baansnelheid	op aanvraag	1–50 m/min

Rekapparatuur

Model	MDO 400 single	MDO 400 dual	MDO 600 single	MDO 600 dual
Walsbreedte	400 mm	400 mm	600 mm	600 mm
Aantal rekspleten	1	2	1	2
Max. inlaatbreedte folie	350 mm	350 mm	550 mm	550 mm

Voor biaxiaal rekken levert COLLIN de rekramen Stretcher 5-750, 7-750 en 9-750, voor foliedikten tot 3,5 mm en rektemperaturen tot 400 °C. Ontwikkelt u folie die later met een laser wordt gelast, dan is ook de optische transmissie van belang; die meet u met de LPKF TMG 3. Compoundeert u de receptuur eerst? Zie labcompounding.

Bespreek uw toepassing →
