Andere ultrasoon oplossingen
Speciale oplossingen voor bijzondere eisen: stansen en sealen in één stap, ultrasoon lassen uit de hand en beproefde componentsets voor verpakkingsmachines.
Buiten de standaard om
Niet elke lastoepassing past in een standaardmachine. Uit het modulaire systeem van Herrmann Ultraschall stelt Plastima combinaties samen die eenvoudig in bestaande productieprocessen worden opgenomen — van een handlasapparaat voor prototypes tot een volledig geïntegreerd stans-lassysteem.
Ook voor de moeilijkste toepassingen zorgen deze combinaties voor een beheerst lasproces en een constant resultaat.

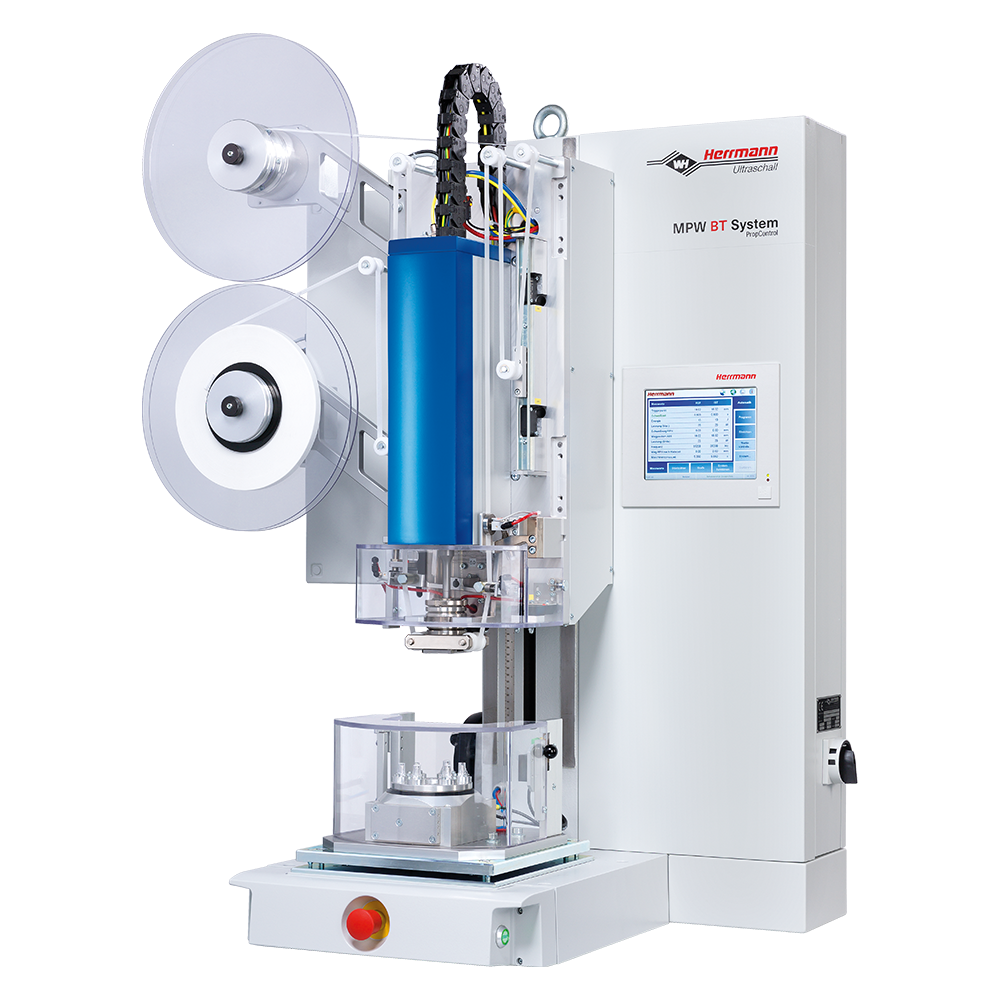

MPW – stansen en sealen in één stap
 |
Het ultrasone stans- en sealsysteem MPW (Modular Punch Welding) stanst en sealt membranen in één productiestap, bij een werkfrequentie van 35 kHz. Dure voorgestanste membranen zijn daardoor niet meer nodig. Het systeem is vooral geschikt voor membranen die als drukvereffeningselement (PBE) in kunststof componenten worden gelast. De MPW combineert vier geautomatiseerde functies: het stansen van het membraan uit de tape, fixeren met vacuüm, sealen met ultrasoon en het doorvoeren van het tapemateriaal. Leverbaar als handwerkplek (MPW BT) of als integratie-oplossing voor automatiseringslijnen (MPW IS). Technische kenmerken:
|
Specificaties
| Model | MPW BT | MPW IS |
|---|---|---|
| Werkfrequentie [kHz] | 35 | 35 |
| Stansdiameter [mm] | 6 – 22 | 6 – 22 |
| Tapebreedte [mm] | 8 – 30 | 8 – 30 |
| Kern-ø tapeapplicator | 3" (73,5 mm) | 3" (73,5 mm) |
| Max. roldiameter [mm] | 340 | 340 |

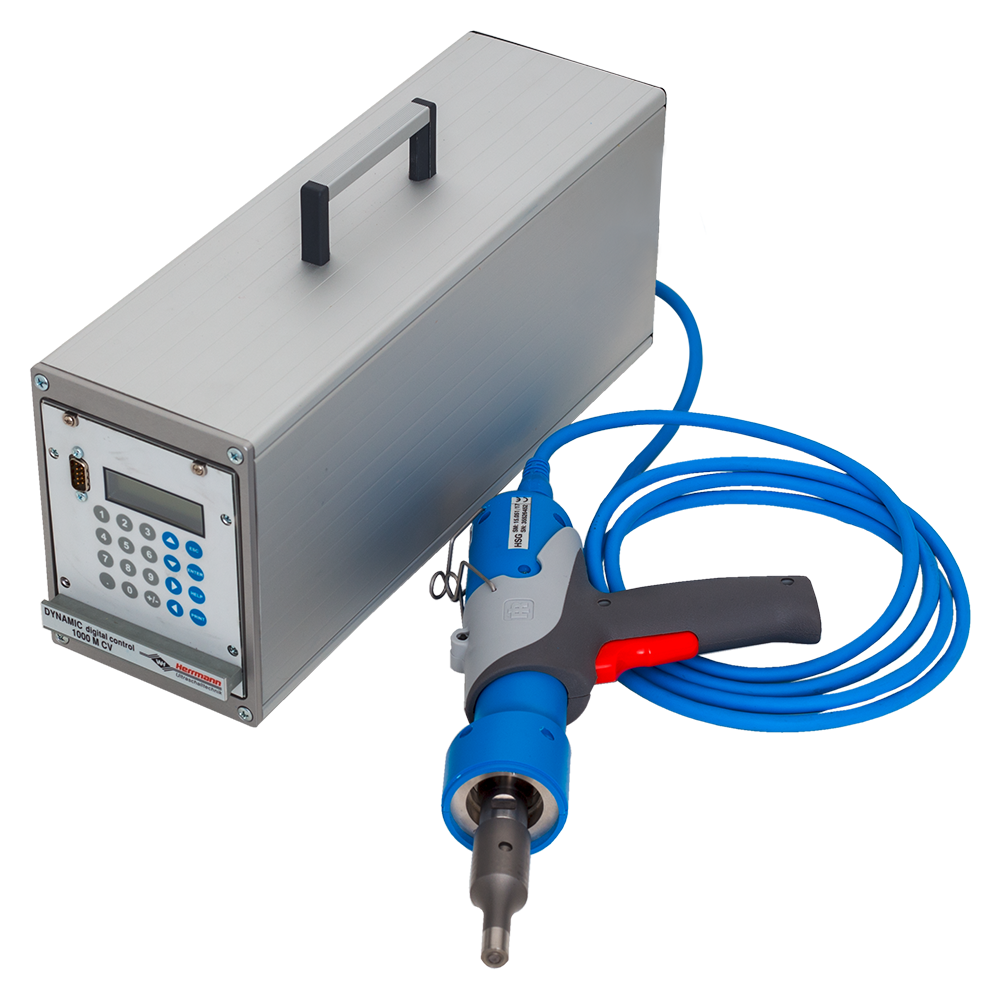

HSG – ultrasoon handlasmachine
 |
De eenvoudigste manier om thermoplasten ultrasoon te lassen is met een draagbaar handlasapparaat. De HSG is uitermate geschikt voor prototypebouw, enkelstuks, kleine series en reparaties — of het nu gaat om puntlassen, ombuigen, uitzetten of snijden. Het ergonomische ontwerp en het lage gewicht maken vermoeidheidsvrij werken mogelijk. De generator DYNAMIC digital control 1000 M met tijd-, energie- en vermogensuitschakeling minimaliseert verschillen in handling en zorgt voor herhaalbare lasresultaten. Handlasapparaat en sonotrode worden veilig opgeborgen in de HSG MobileCase. Technische kenmerken:
|
Specificaties
| Model | HSG digital control 1000 |
|---|---|
| Generator | DYNAMIC digital control 1000 M |
| Generatorvermogen [W] | 1000 |
| Frequentie [kHz] | 35 |
| Aansluitspanning [V] | 230 |
| Tijd-, vermogen- en energieuitschakeling | standaard |
| Amplitude instelbaar 70 – 100% | programmeerbaar |
| Op te slaan lasprogramma’s | 16 |
| Gewicht handlasapparaat [kg] | 0,7 |
| Gewicht generator in koffer [kg] | 4,7 |
| Afmetingen generator in koffer (h × b × d) [mm] | 170 × 120 × 390 |
Handgreep en sonotrodekoeling zijn optioneel leverbaar.

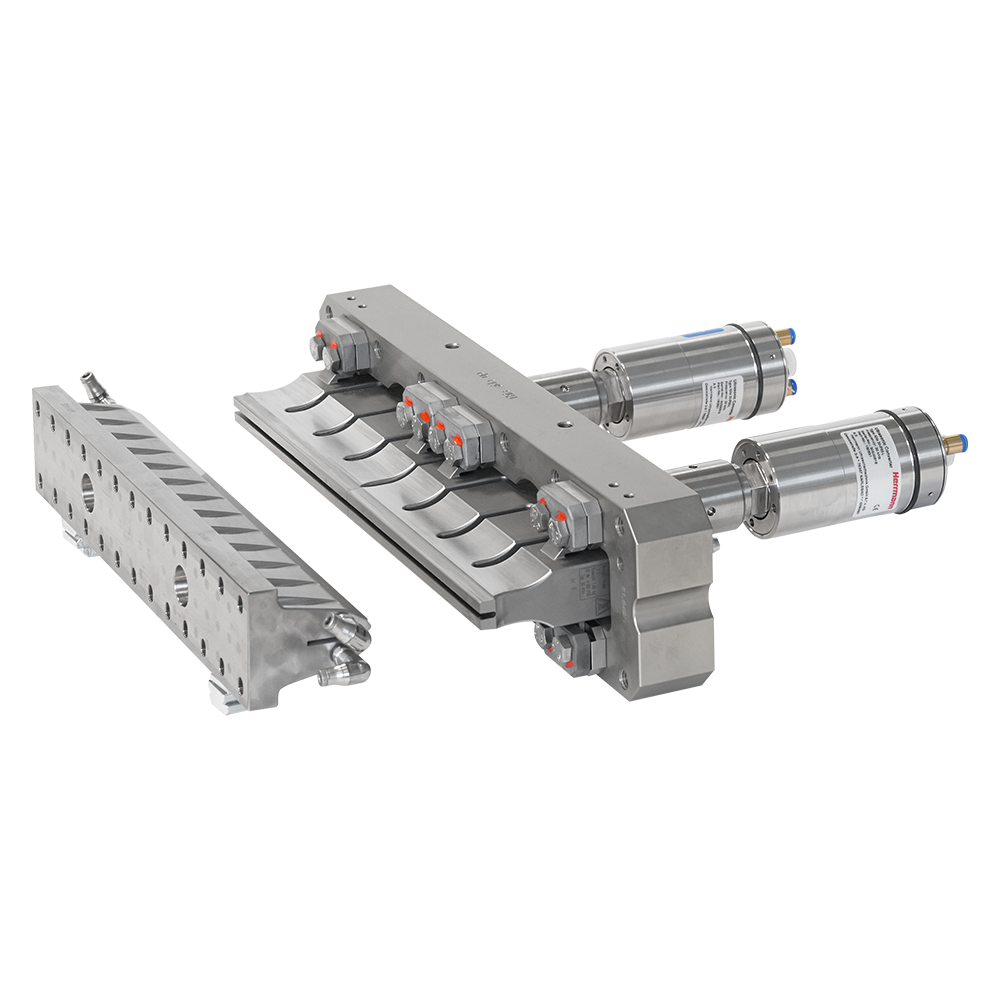

Componentsets voor verpakkingsmachines
 |
Componentsets vormen de basis voor de integratie van ultrasoon in verpakkingssystemen. Het zijn gestandaardiseerde gereedschapscombinaties van sonotrode en aambeeld, geoptimaliseerd voor de betreffende sealtoepassing en in de markt vele malen beproefd. De componenten worden via duidelijk gedefinieerde interfaces in het sealstation van de verpakkingsmachine gemonteerd. Herrmann Ultraschall begeleidt het traject van eerste schets tot inbedrijfstelling; Plastima verzorgt de afstemming en service in de Benelux. Technische kenmerken:
|
Brochure Herrmann HSG en MPW
In de brochure van Herrmann Ultraschall vindt u de complete gegevens van de HSG handlasmachine en de MPW stans- en sealsystemen.
