Laserlassystemen voor integratie
Laskoppen en modules van LPKF die als eenheid in uw productielijn of robotcel worden opgenomen — voor contour-, quasi-simultaan- en radiaallassen.
Laserlassen in uw productielijn
Een integratiesysteem van LPKF is een complete lasmachine die als eenheid in uw productielijn wordt opgenomen: laseenheid, optiek, procesbewaking en besturingskast horen erbij. Alleen het transport en, afhankelijk van het model, de spantechniek en productdrager komen van de lijnbouwer. Na integratie met de productdrager voldoet het geheel aan laserklasse 1.
Plastima begeleidt de keuze van machine, optiek en vermogen, en de afstemming met uw automatiseerder.

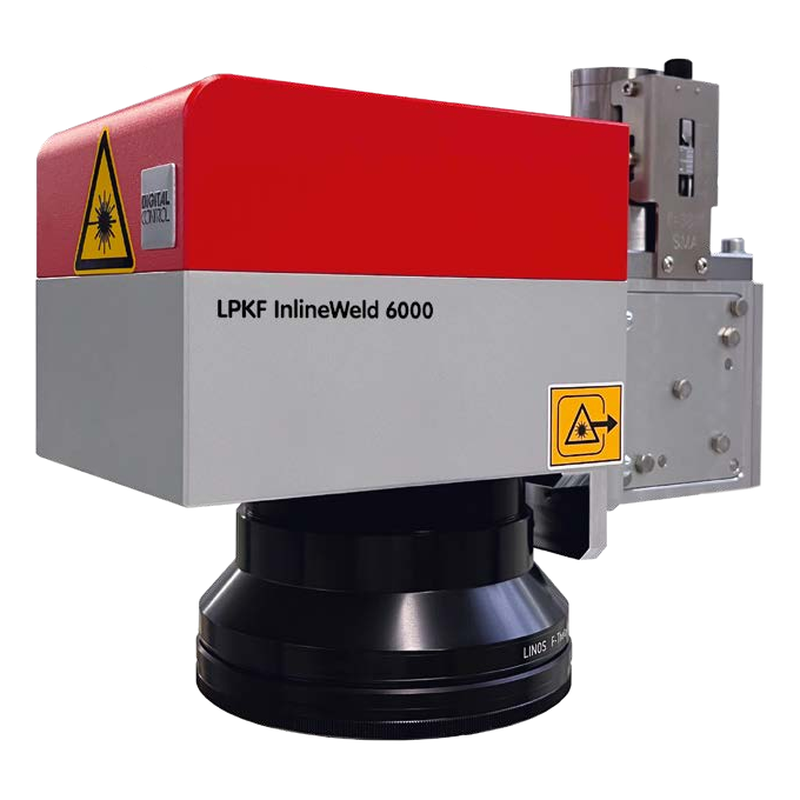

InlineWeld 6000 – compacte integratiemachine
 |
De compactste machine uit de InlineWeld-serie: een complete lasmachine bestaande uit een laseenheid met optiek, scanner en f-theta-lens plus een besturingskast met laserbron en aansturing. Geschikt voor quasi-simultaan- en contourlassen. De machine wordt via een flexibele adapterplaat in vrijwel elke lijninterface opgenomen. Spantechniek en productdrager komen van de lijnbouwer; LPKF ondersteunt bij die afstemming. Technische kenmerken:
|
Specificaties
| Model | LPKF InlineWeld 6000 |
|---|---|
| Laservermogen (diodelaser 980 nm) | tot 320 W, luchtgekoeld |
| Werkveld [mm] | tot 230 × 300 (groter in overleg) |
| Afmetingen besturingskast (b × d × h) [mm] | 800 × 500 × 1.300 |
| Afmetingen laseenheid (b × d × h) [mm] | 120 × 260 × 180 |
| Opties | FineFocus-optiek, TherMoPro, pc- en softwarepakketten |
Bron: LPKF-flyer InlineWeld 6000 (210125-EN).

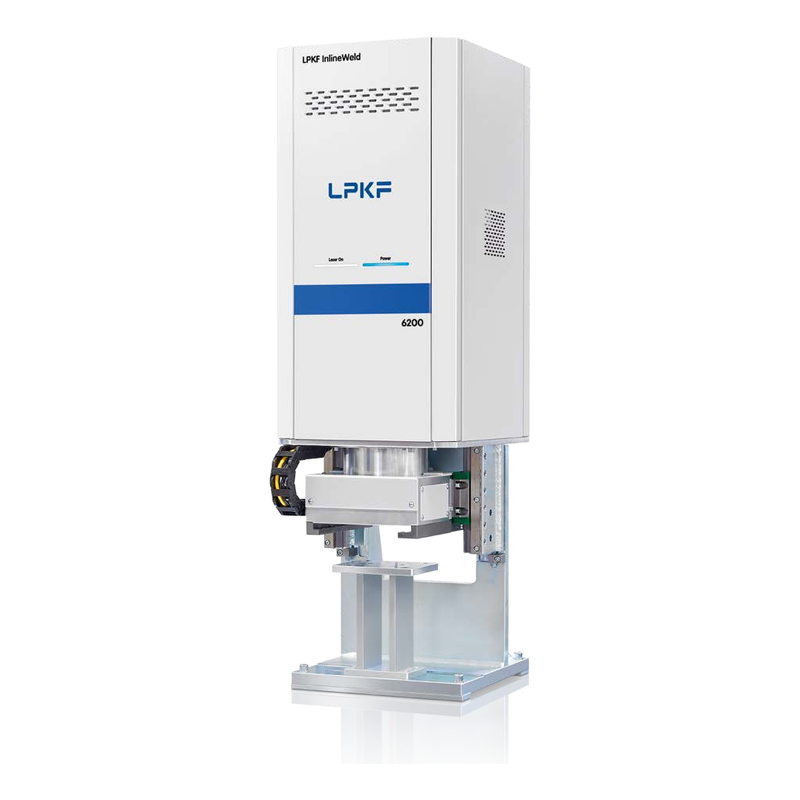

InlineWeld 6200 en 6400 – universele integratiemachine
 |
Complete, universeel inzetbare laserlasmachine voor directe integratie in productielijnen: laseenheid, spanmodule en aparte besturingskast vormen samen een werkende cel. Bedoeld voor kleinere componenten en wisselende seriegroottes. De InlineWeld 6400 is hetzelfde systeem met het grotere werkveld van 150 × 135 mm. De spantechniek, de cilindereenheid en de producthouder zijn allemaal voorzien van veiligheidssensoren; na integratie met de productdrager voldoet het geheel aan laserklasse 1. De machine levert tijd- en smeltweggegevens terug aan de lijnbesturing. Met de optionele interfacebox draait ze ook standalone, zonder MES. Technische kenmerken:
|
Specificaties
| Model | InlineWeld 6200 | InlineWeld 6400 |
|---|---|---|
| Laservermogen (diodelaser 980 nm) | 160 / 235 / 320 W, luchtgekoeld | 160 / 235 / 320 W, luchtgekoeld |
| Werkveld [mm] | 100 × 100 | 150 × 135 |
| Spaneenheid | top-down, pneumatisch (servo optioneel) | top-down, pneumatisch (servo optioneel) |
| Laserklasse | 1 na integratie met productdrager | 1 na integratie met productdrager |
| Afmetingen laseenheid (b × d × h) [mm] | 350 × 380 × 900 | 350 × 380 × 900 |
| Afmetingen besturingskast (b × d × h) [mm] | 800 × 500 × 1.300 | 800 × 500 × 1.300 |
| Opties | FineFocus, HMI-interfacebox, TherMoPro | FineFocus, HMI-interfacebox, TherMoPro |
Bron: LPKF-flyer InlineWeld 6200/6400 (210125-EN).
InlineWeld 3D 8000 – grote 3D-delen in de lijn
 |
De integratieklare uitvoering van het 3D 8000-systeem: dezelfde techniek als de standalone PowerWeld 3D 8000, maar voorbereid op opname in een geautomatiseerde lijn met in- en uitvoertransport. Voor de series productie van grote kunststofdelen zoals batterijmodules, dashboards en achterlichten. Ook hier zorgt LPKF Wobble-Weld voor een instelbare naadbreedte van 1 tot 5 mm bij een homogene temperatuurverdeling, spannen acht servomotoren bottom-up tot 20 kN en bewaakt een geïntegreerd smeltwegsysteem de kwaliteit. Technische kenmerken:
|
Specificaties
| Model | LPKF InlineWeld 3D 8000 |
|---|---|
| Laserklasse | 1 |
| Laserparameters | 400 W, spotgrootte 1 mm; 1 – 5 mm door oscilleren van de spot |
| Spankracht enkelvoudig | tot 20 kN |
| Spankracht dubbel | 2 × tot 10 kN |
| Max. lasoppervlak (b × d × h) [mm] | 1.000 × 750 × 400 |
| Machineafmetingen (b × d × h) [mm] | 2.200 × 1.700 × 3.600 |
| Voeding / perslucht | 400 V, 32 A / 4,5 – 10 bar |
| Gewicht | ca. 3.500 kg |
| Opties | TherMoPro, multi-laserpakket tot 1,6 kW, actieve spantechniek, dubbele spanmodule, handscanner of DMC-lezer |
Bron: LPKF-flyer InlineWeld 3D 8000 (210125-EN).

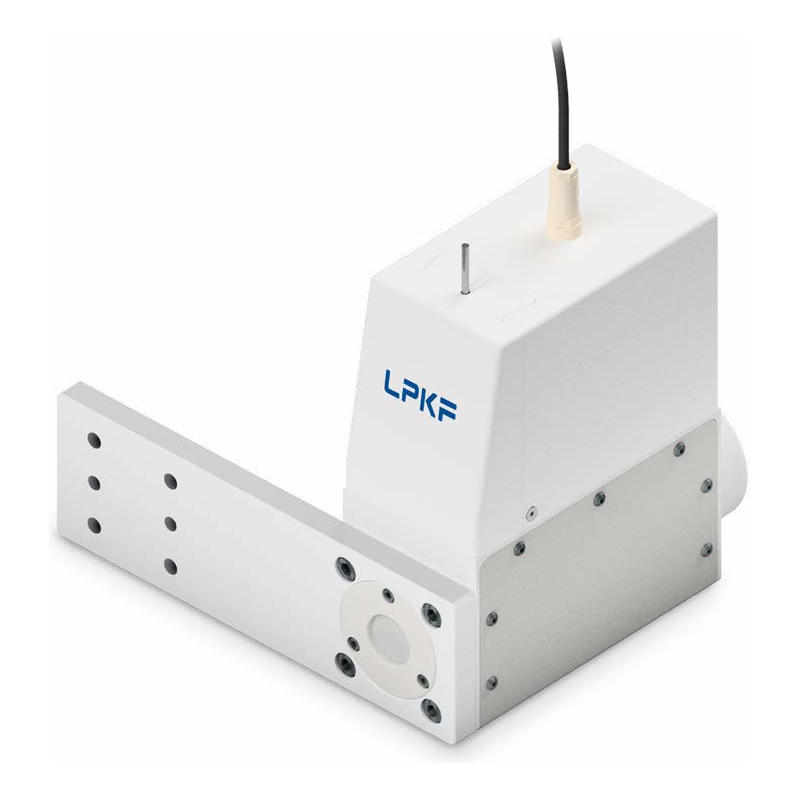

RadialWeld 2000 – compacte kop voor radiaal- en contourlassen
 |
Zeer compacte integratiekop voor radiaal- en contourlassen, met een vaste optiek die op een gedefinieerde werkafstand een vaste spotgrootte geeft. Anders dan de InlineWeld-machines is dit bewust géén complete cel: de beweging of rotatie van het product verzorgt de lijnbouwer. De kop wordt geleverd met een externe besturingskast en is via een flexibele adapterplaat op de productielijn te monteren. Technische kenmerken:
|
Specificaties
| Model | LPKF RadialWeld 2000 |
|---|---|
| Laservermogen (diodelaser 980 nm) | tot 320 W, luchtgekoeld |
| Spotgrootte | 2 of 4 mm standaard (andere maten mogelijk) |
| Werkafstand | 150 mm (andere afstanden mogelijk) |
| Afmetingen besturingskast (b × d × h) [mm] | 800 × 500 × 1.300 |
| Afmetingen laskop (b × d × h) [mm] | 70 × 163 × 175 |
| Opties | Pyrometer met WeldApp Monitoring, TherMoPro, pc- en softwarepakket |
Bron: LPKF-flyer RadialWeld 2000 (210125-EN).

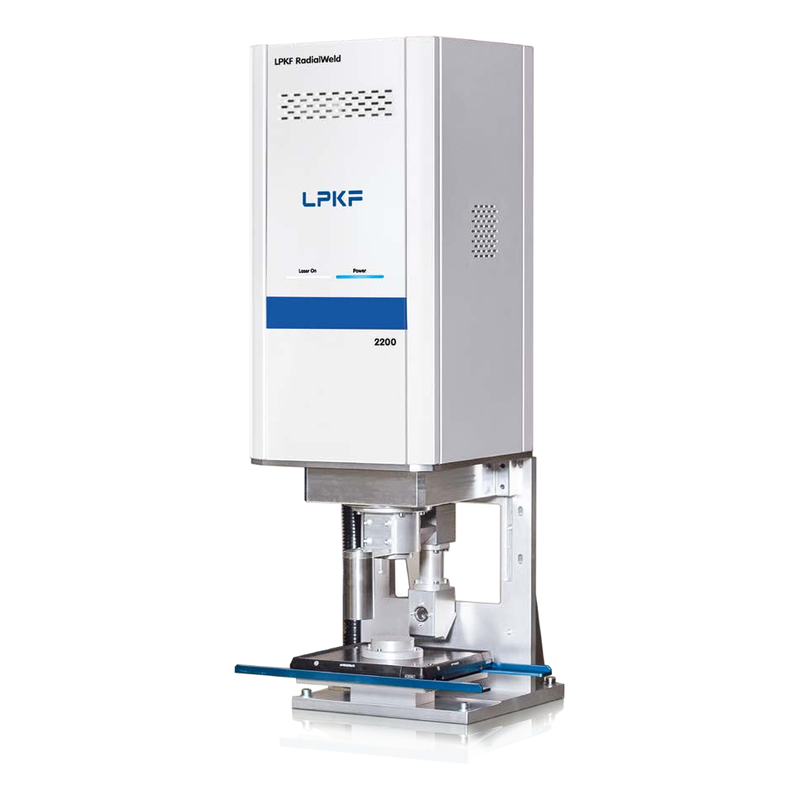

RadialWeld 2200 – radiaallassen van cilindrische delen
 |
Volwaardig lassysteem en opvolger van de InlineWeld 2000: een laseenheid met krachtige laserbron en een draaiende arm die de straal rond een stilstaand, rotatiesymmetrisch product voert. Ontwikkeld voor geautomatiseerde productielijnen, maar ook standalone inzetbaar in productie of laboratorium. Naast cilindrische geometrieën verwerkt het systeem ook ovale en klantspecifieke vormen. Pers-, conus- en brugverbindingen zijn mogelijk; de laatste twee vragen om een externe aandrukkracht. Een geïntegreerde pyrometer bewaakt en regelt het lasproces. Technische kenmerken:
|
Specificaties
| Model | LPKF RadialWeld 2200 |
|---|---|
| Laservermogen | 235 W, spot 1 – 5 mm via verschillende focusoptieken |
| Productdiameter [mm] | 5 – 80 |
| Afmetingen laseenheid (b × d × h) [mm] | 331 × 370 × 1.043 |
| Afmetingen besturingskast (b × d × h) [mm] | 800 × 500 × 1.300 |
| Opties | Pyrometer, regelaar, interfacebox, actieve en passieve drukeenheid |
Bron: LPKF-flyer RadialWeld 2200 (210125-EN).

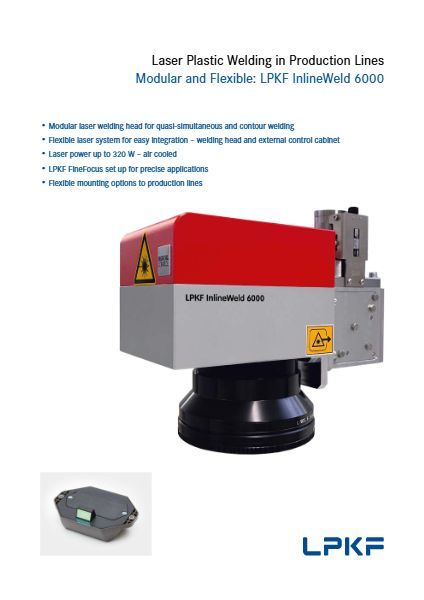

Flyer LPKF InlineWeld 6000

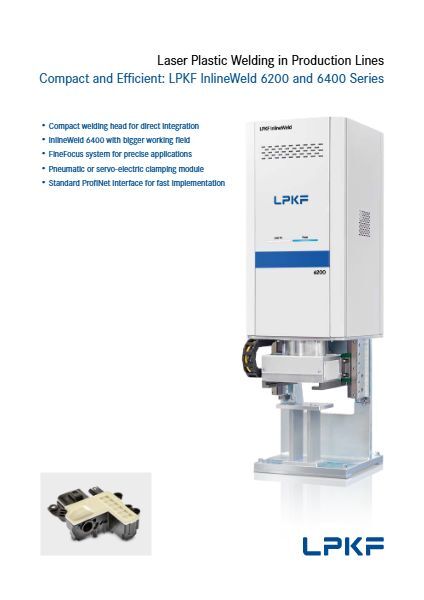

Flyer LPKF InlineWeld 6200 / 6400

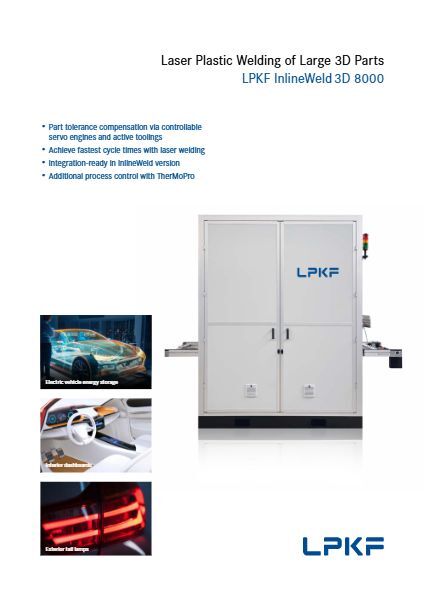

Flyer LPKF InlineWeld 3D 8000

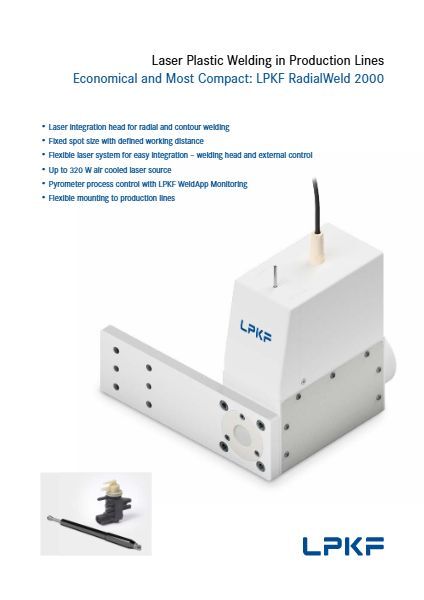

Flyer LPKF RadialWeld 2000

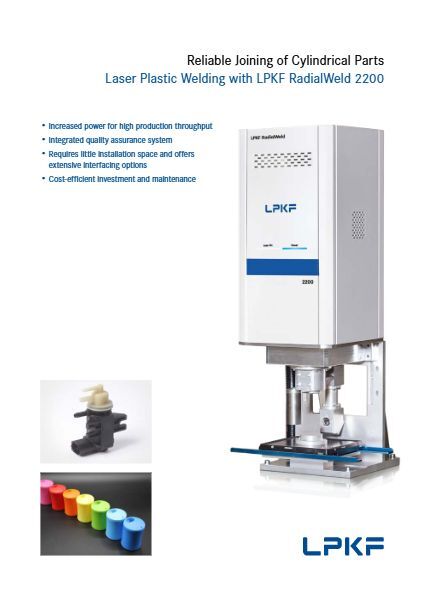

Flyer LPKF RadialWeld 2200
