Profielinspectie
Optische inline-inspectie van kunststof- en rubberprofielen: 100% oppervlakte-inspectie en 360°-maatcontrole, direct aan de extrusielijn. Met de systemen van Pixargus bewaakt u elke meter profiel — geleverd en ondersteund door Plastima vanuit Breda.
Profielinspectie bij Plastima
Een afwijking in een continu extrusieproces loopt door tot iemand haar ziet. Inline profielinspectie haalt dat moment naar voren: elke meter profiel wordt gecontroleerd op oppervlaktefouten én maatvoering, zodat u direct kunt bijsturen en afkeur beperkt. Plastima levert hiervoor de meetsystemen van Pixargus, de Duitse specialist die al meer dan 25 jaar optische inline-inspectie ontwikkelt voor de profielextrusie.
Voor profielen zijn er drie systemen: ProfilControl 7 PlastX voor kunststofprofielen, ProfilControl 7 RubberFleX voor rubberprofielen en het compacte instapsysteem iProfilControl. Alle drie meten optisch en contactloos, en zijn dankzij DualVision-technologie leverbaar als All-in-One systeem dat oppervlakte-inspectie en geometriemeting combineert in één sensorkop.
ProfilControl 7 PlastX
 |

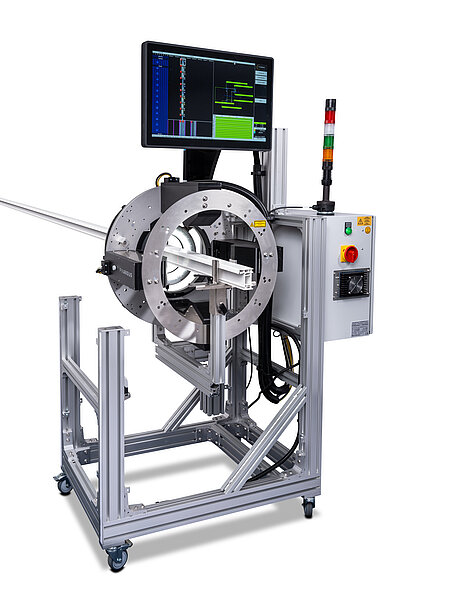

De ProfilControl 7 PlastX is de oplossing voor standaardtoepassingen in de kunststofprofielextrusie: raamprofielen, ritsprofielen, kabelgoten en vergelijkbare producten. Het turn-key systeem meet de volledige 360°-geometrie (contouren, afstanden, hoeken, radii en klemmaten) en inspecteert 100% van het zichtbare oppervlak — inclusief matrijsgroeven, vóór het lamineren van beschermfolie. Technische kenmerken:
|
Specificaties
| Model | ProfilControl 7 PlastX |
|---|---|
| Toepassing | Eenvoudige tot complexe kunststofprofielen |
| Meetprincipe | Optisch, contactloos |
| Camera’s | 4, schaalbaar naar 6 |
| Gezichtsveld (FOV) | Tot 245 mm diameter |
| Detecteerbare foutgrootte | ≥ 0,45 mm (kleiner op aanvraag) |
| Optische resolutie | ≥ 23 µm |
| Meetrichtigheid | ≤ 0,04% van het FOV¹ |
| Herhaalnauwkeurigheid | ≤ 0,01% van het FOV |
| Meetfrequentie | Tot 20 Hz (geometrie) / tot 10 Hz (oppervlak) |
| Afmetingen (zonder monitor) | 1.610 (H) × 550 (B) × 1.065 (D) mm |
| Gewicht | 120 kg |
| Voeding / norm | 100–240 V AC, 50/60 Hz · IP 53 · CE |
¹ Alle waarden zijn afhankelijk van uitvoering en toepassing.
ProfilControl 7 RubberFleX
 |

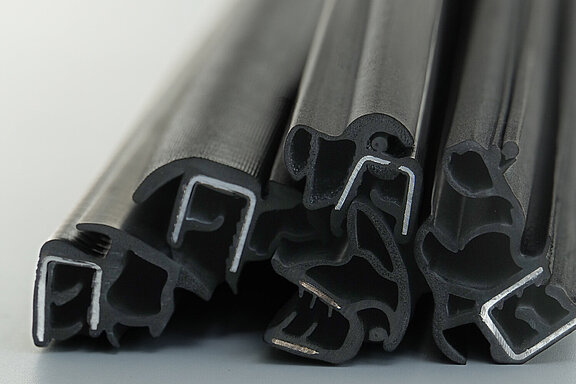

De ProfilControl 7 RubberFleX is de krachtige systeemconfiguratie voor standaardtoepassingen met rubberprofielen — elastisch, variabel en filigraan, zoals afdichtingsprofielen voor de automotive. Het systeem combineert high-performance optiek met geavanceerde softwarefuncties voor maximale inspectieprestaties in dynamische productieomgevingen: oppervlakte-inspectie, maatcontrole of beide gecombineerd in één systeem. Technische kenmerken:
|
Specificaties
| Model | ProfilControl 7 RubberFleX |
|---|---|
| Toepassing | Eenvoudige tot complexe rubberprofielen |
| Meetprincipe | Optisch, contactloos |
| Camera’s | Tot 8 |
| Gezichtsveld (FOV) | Tot 245 mm diameter |
| Detecteerbare foutgrootte | ≥ 0,45 mm (kleiner op aanvraag) |
| Optische resolutie | ≥ 23 µm |
| Meetrichtigheid | ≤ 0,04% van het FOV¹ |
| Herhaalnauwkeurigheid | ≤ 0,01% van het FOV |
| Meetfrequentie | Tot 20 Hz (geometrie) / tot 10 Hz (oppervlak) |
| Afmetingen (zonder monitor) | 1.610 (H) × 550 (B) × 1.065 (D) mm |
| Gewicht | 120 kg |
| Voeding / norm | 100–240 V AC, 50/60 Hz · IP 53 · CE |
¹ Alle waarden zijn afhankelijk van uitvoering en toepassing.
iProfilControl
 |

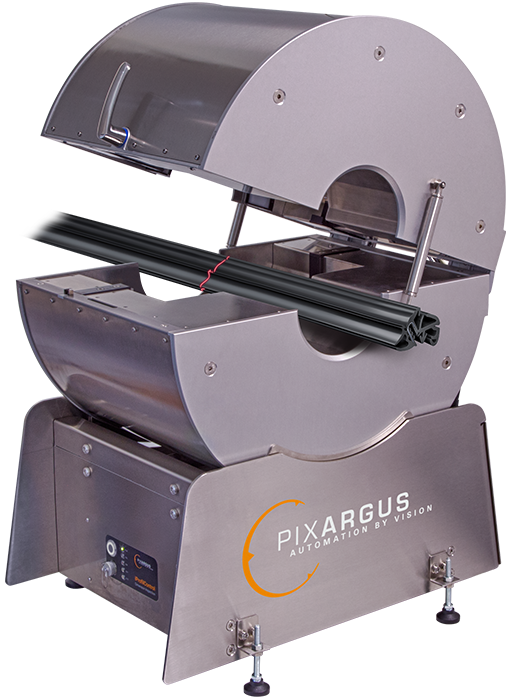

iProfilControl brengt de bewezen ProfilControl-technologie in een compacte, kostengeoptimaliseerde desktopserie. Het systeem heeft een geïntegreerde rekeneenheid — een aparte schakelkast is niet nodig — en vraagt daardoor nauwelijks ruimte aan de lijn. Het ideale instapsysteem voor automatische kwaliteitsinspectie, dat met 4, 6 of 8 camera’s meegroeit met uw eisen: van eenvoudige profielen tot complexe geometrieën, en ook complexe slangen en buizen. Technische kenmerken:
|
Specificaties
| Model | iPC 90 | iPC 170 | iPC 250 |
|---|---|---|---|
| Gezichtsveld (FOV) | 85 mm | 150 mm | 245 mm |
| Camera’s | 4 / 6 / 8 | 4 / 6 / 8 | 4 / 6 / 8 |
| Detecteerbare foutgrootte | ≥ 0,3 mm | ≥ 0,3 mm | ≥ 0,3 mm |
| Optische resolutie | ≥ 50 µm | ≥ 50 µm | ≥ 50 µm |
| Meetrichtigheid | 0,03% van het FOV¹ | 0,03% van het FOV¹ | 0,06% van het FOV¹ |
| Herhaalnauwkeurigheid | 0,01% van het FOV | 0,01% van het FOV | 0,01% van het FOV |
| Meetfrequentie | Tot 20 Hz / 10 Hz | Tot 20 Hz / 10 Hz | Tot 20 Hz / 10 Hz |
| Afmetingen | 760 × 550 × 680 mm | 960 × 620 × 700 mm | 960 × 620 × 700 mm |
| Gewicht (incl. profielgeleiding) | 140 kg | 150 kg | 165 kg |
| Voeding / norm | 110–240 V AC · IP 53 (kop IP 64) · CE | 110–240 V AC · IP 53 (kop IP 64) · CE | 110–240 V AC · IP 53 (kop IP 64) · CE |
¹ Alle waarden zijn afhankelijk van uitvoering en toepassing.
Brochure ProfilControl 7 XLine
Wilt u alle details van de XLine-serie op een rij? In de brochure vindt u de systeemopbouw, functies en technische gegevens van de PlastX en RubberFleX. De datasheets van de afzonderlijke systemen — ook van iProfilControl — sturen we u op aanvraag toe.
