Buis-, slang- en kabelinspectie
Volledige inline-kwaliteitscontrole van ronde extrusieproducten: 360°-diametermeting en 100% oppervlakte-inspectie in één compact systeem. Met de AllRounDia DualVision van Pixargus — geleverd en ondersteund door Plastima vanuit Breda.
Inspectie van ronde producten bij Plastima
Een conventionele diametermeting met een asgebaseerde schaduwmethode meet zes losse punten — en mist alles daartussen. Voor buizen, slangen en kabels waar elke millimeter telt, is dat een risico: een knobbel, insnoering of insluiting tussen de meetpunten blijft onzichtbaar tot de klant hem vindt. De camera-gebaseerde meting van Pixargus legt de vólledige contour vast, zonder gaten.
Plastima levert hiervoor de AllRounDia DualVision: het eerste inline-systeem dat 360°-diametermeting en 100% oppervlakte-inspectie combineert in één compacte behuizing. Interessant voor de buisextrusie, slangenproductie en kabelindustrie — en dankzij de hard- en software-upgrade nu ook voor diameters tot 70 mm.

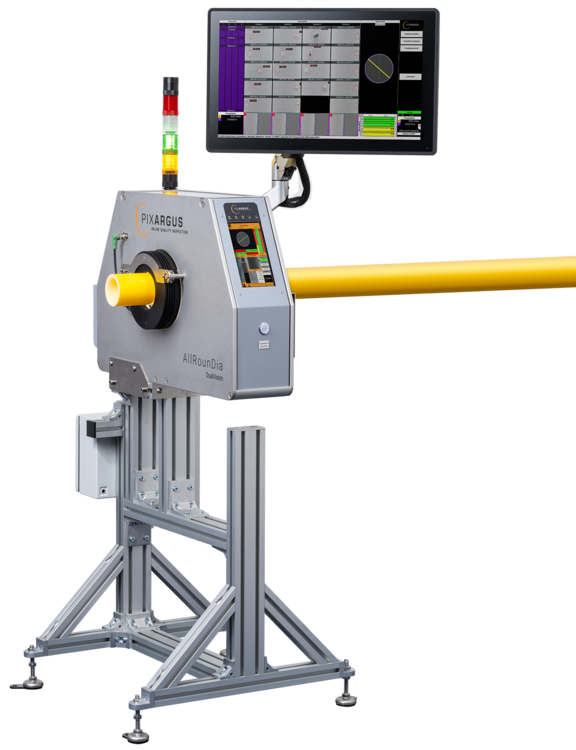

AllRounDia DualVision
 |
De AllRounDia DualVision controleert ronde producten zonder hiaten: de camera-gebaseerde lasertriangulatie legt de volledige 360°-contour vast met 4 miljoen pixels, terwijl het LED-verlichte inspectiedeel het volledige oppervlak bewaakt op blazen, scheuren, gaten, groeven, insluitsels, knobbels en insnoeringen. Meer en beter dan een lump detector — in één compact, direct inzetbaar systeem voor onder meer beschermslangen voor autobekabeling, veiligheidskritische remslangen, composietbuizen, metalen buizen en bouw- en irrigatieleidingen. Technische kenmerken:
|
Specificaties
| Model | AllRounDia DualVision |
|---|---|
| Toepassing | Slangen, buizen en kabels van uiteenlopende materialen |
| Metingen | Diameter en ovaliteit + 100% oppervlakte-inspectie |
| Meetprincipe | Optisch, contactloos (4 CMOS-camera’s) |
| Gezichtsveld (FOV) | 5–70 mm diameter (andere maten op aanvraag) |
| Lijnsnelheid | Max. 100 m/min |
| Detecteerbare foutgrootte | ≥ 0,3 mm |
| Optische resolutie | ≥ 50 µm |
| Meetrichtigheid | 50 µm¹ |
| Herhaalnauwkeurigheid | 15 µm |
| Meetfrequentie | 10–200 Hz, afhankelijk van de toepassing |
| Bediening | Geïntegreerd 7″ multi-touchscreen; optioneel 21,5″ monitor |
| Afmetingen / gewicht | 450 (H) × 660 (B) × 160 (D) mm · 30 kg |
| Voeding / norm | 110–240 V AC · min. IP 53 · CE |
¹ Alle waarden zijn afhankelijk van uitvoering en toepassing.
Brochure AllRounDia DualVision
Alle functies, meetprincipes en technische gegevens van de AllRounDia DualVision overzichtelijk bij elkaar? Vraag de brochure aan. De datasheet sturen we u op aanvraag toe.
